SCHLEUSE KELHEIM - ARCHIV WSA 5 = 1980

MAIN-DONAU-KANAL - KELHEIM

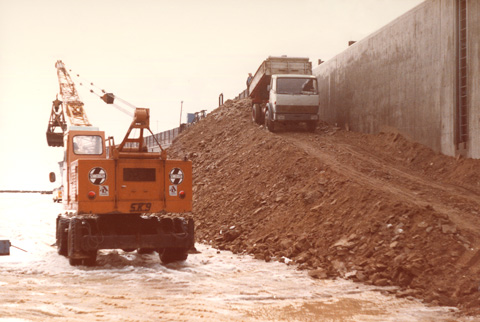

Schleuse Kelheim - Baustelle.
Schüttung einer Auffahrtsrampe im Bereich des Schleusenvorhafens UW für Sanierungsarbeiten an der Baugrubenumschliessung.
(Februar 1980)

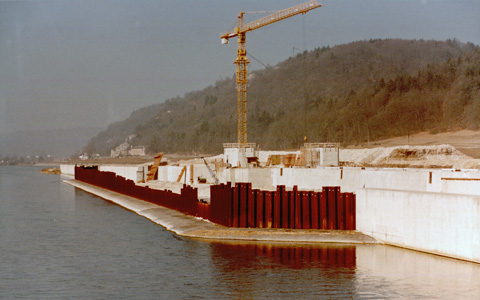

Schleuse Kelheim.
Baugrubenumschliesssung OW.
(Februar 1980)

Schleuse Kelheim - Baustelle.

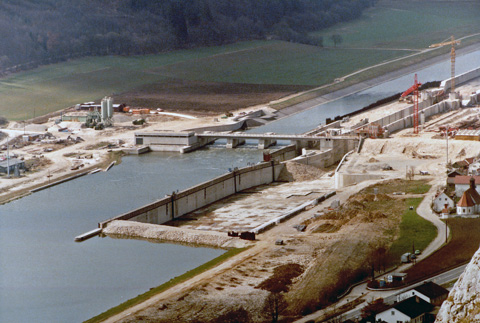

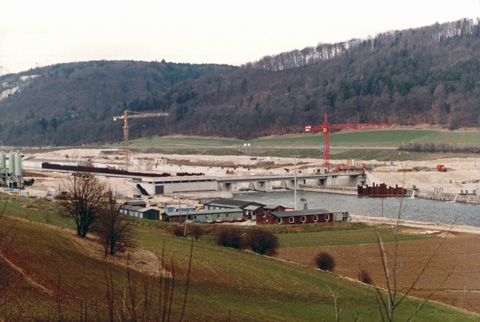

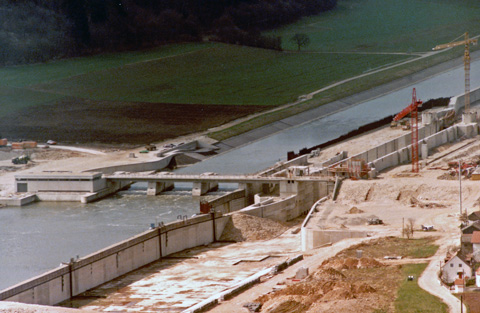

Gesamtansicht von UW, im Vordergrund die Bauleitung der Arge Kelheim.
(März 1980)

Schleuse Kelheim - Baustelle.

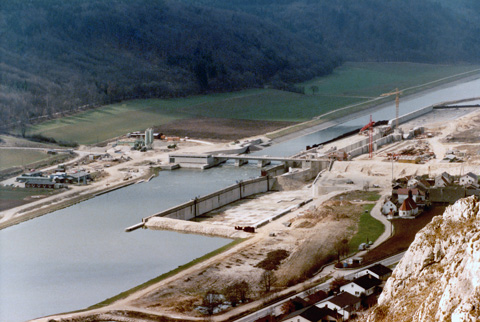

Gesamtansicht von UW, Schleuse noch nicht geflutet.
(März 1980)

Schleuse Kelheim - Baustelle.
Gesamtansicht von UW, Schleuse noch nicht geflutet. Mitte rechts die Kirche in Gronsdorf.
(März 1980)

Schleuse Kelheim - Baustelle.
Gesamtansicht von UW, Schleuse noch nicht geflutet.
(März 1980)

Schleuse Kelheim. Schalungsarbeiten am Leitbalken OW. (April 1980)	Schleuse Kelheim. Schalungsarbeiten am Leitbalken OW. (April 1980)	Schleuse Kelheim. Schalungsarbeiten am Leitbalken OW. (April 1980)

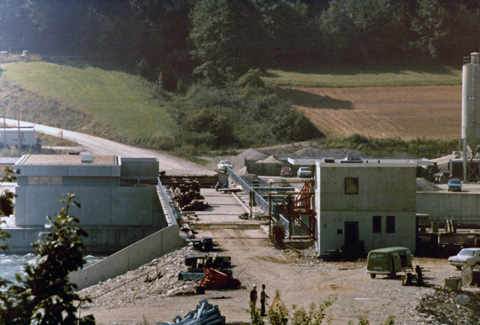

Schleuse Kelheim. Blick von der Mischanlage auf das Pumpwerk und die Rechengutgrube. (April 1980)	Schleuse Kelheim. Blick auf die landseitige Ufermauer im OW auf Oberhaupt und Kammer. (April 1980)	Schleuse Kelheim. Blick vom Oberhaupt auf Lagerplatz mit Schalmeterial und diversen Baustoffen. (April 1980)

Schleuse Kelheim - Baustelle.

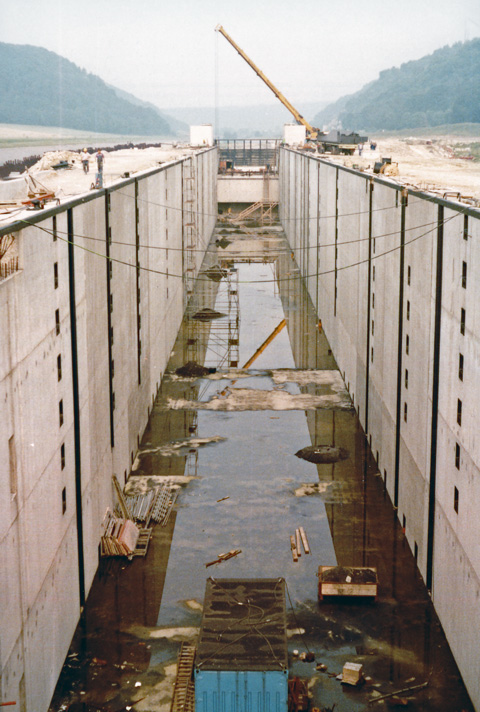

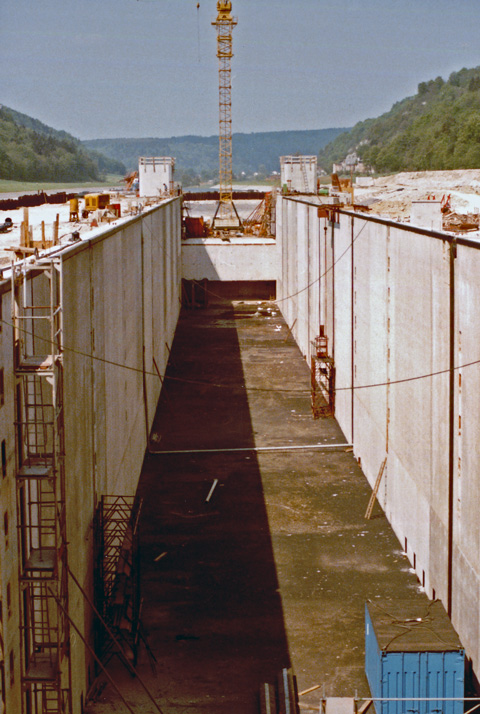

Blick in die Schleuse von Unterhaupt.
(Mai 1980)

Schleuse Kelheim - Baustelle.

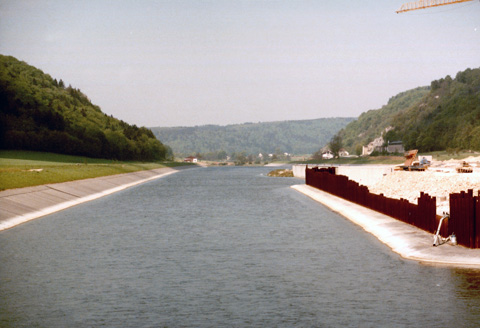

Altmühl - Baugrubenumschliessung Oberwasser.
(Mai 1980)

Schleuse Kelheim - Baustelle.

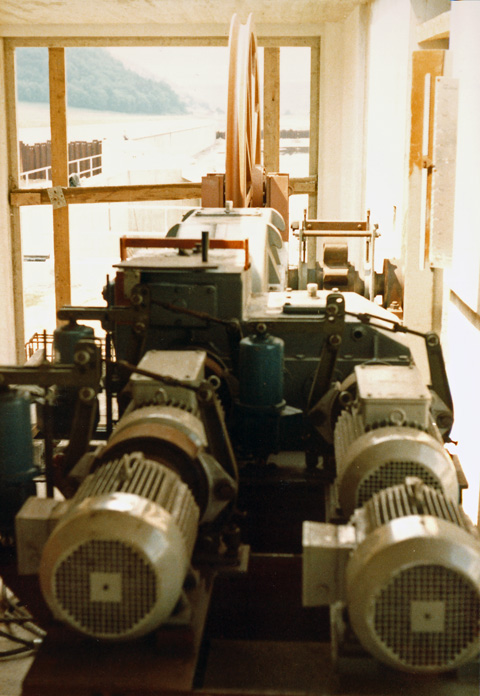

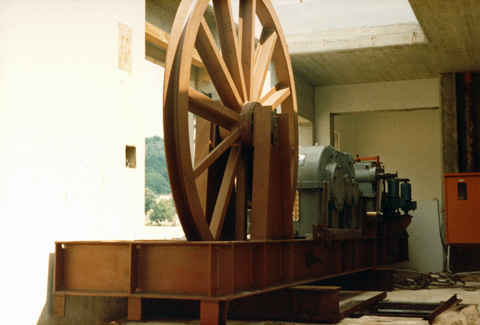

Windwerk des Obertores.
(Juni 1980)

Schleuse Kelheim - Baustelle.

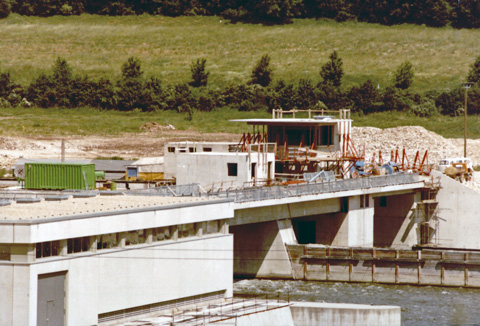

Anlage vom Unterwasser: Pumpwerk, Schleuse (Antriebs- und Steuerhaus).
(Juni 1980)

Schleuse Kelheim - Baustelle.

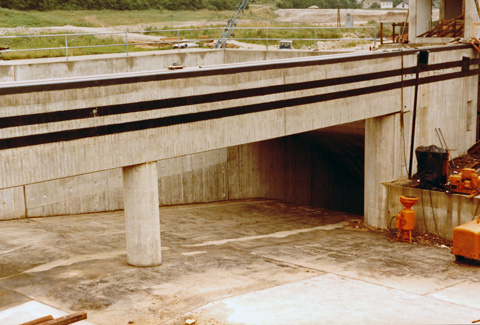

Landseitiger Längskanaleinlauf mit Leitbalken.
(Juli 1980)

Schleuse Kelheim.
Blick auf den flussseitigen Leitbalken.
(Juli 1980)

Schleuse Kelheim.
Schalarbeiten an der Liegeplatzmauer Oberwasser.
(Juli 1980)

Schleuse Kelheim.

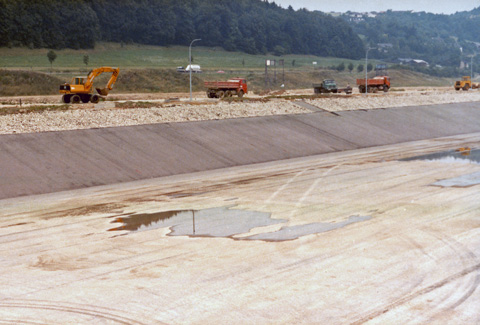

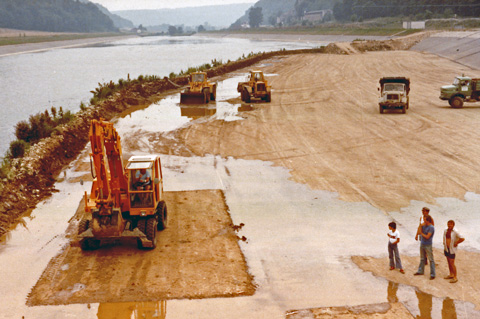

Herstellung des Planums in der 5. Dichtungsfläche.
(Juli 1980)

Schleuse Kelheim - Baustelle.
Einbau des Obertores.
(Juli 1980)

Schleuse Kelheim - Baustelle.
Blick von der Schleusenbrücke in Richtung Oberhaupt. Im Hintergrund ein Autokran zur Montage des Obertores.
(Juli 1980)

Schleuse Kelheim. Blick von der Kammer auf den unterwasserseitigen Notverschluss. (Juli 1980)	Schleuse Kelheim. Vorhafen der Bootsschleuse im Unterwasser. (Juli 1980)	Schleuse Kelheim. Einheben eines Obertorteiles. Im Hintergrund der Notverschluss Oberwasser. (Juli 1980)
	Schleuse Kelheim. Vergussarbeiten an den Stemmknaggen des Untertores. (Juli 1980)

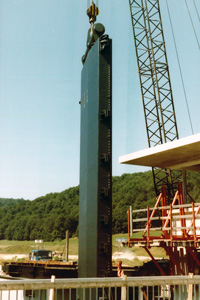

Schleuse Kelheim. Einheben eines Obertorteiles. (Juli 1980)	Schleuse Kelheim. Einheben eines Obertorteiles. (Juli 1980)	Schleuse Kelheim. Abschneiden der Baugrubenumschliessungs-Spundwände 20 cm unter der späteren Dichtung. (Juli 1980)

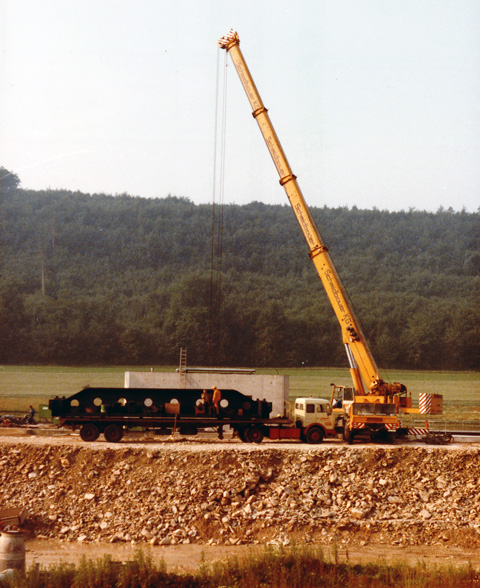

Schleuse Kelheim. Anlieferung des Untertores. (August 1980)	Schleuse Kelheim. Anlieferung des Untertores. (August 1980)	Schleuse Kelheim. Anlieferung des Untertores. Vorbereitungen zum Einhängen des Torflügels. (August 1980)
Schleuse Kelheim. Überheben der Torflügel vom Tieflader in die Kammer. (August 1980)	Schleuse Kelheim. Einheben des Torflügles in das Halslager. (August 1980)	Schleuse Kelheim. Einstellungsarbeiten am Halslager nach dem Einheben des Torflügels. (August 1980)

Schleuse Kelheim.
Entfernen des Hilfsdammes 3 im Oberwasser der Staustufe nach Abschluss der Dichtungsarbeiten.
(August 1980)

Schleuse Kelheim.
Abfahrt der Geräte nach dem Öffnen des Hilfsdammes.
(August 1980)

Schleuse Kelheim.
Tauchgang an der Baugrubenumschliessungs-Spundwand vor dem Schneiden der Spundwände.
(August 1980)

Schleuse Kelheim.
Entfernen des restlichen Hilfsdammes nach dem Fluten.
(August 1980)

Schleuse Kelheim.

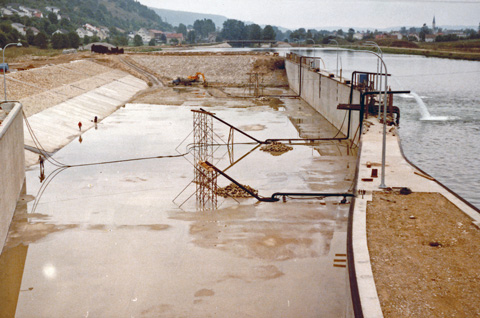

Blick in den Vorhafen kurz vor der Flutung. Im Vordergrund Pumprohre zum Verschliessen der Pumpensümpfe.
(September 1980)

Schleuse Kelheim.

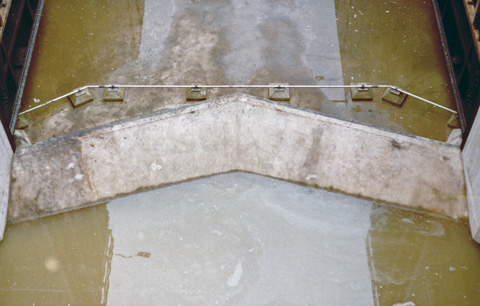

Blick von der Brücke auf die Sohle der Torlamelle mit Drempl und Luftsprudelleitung.
(September 1980)

Schleuse Kelheim.

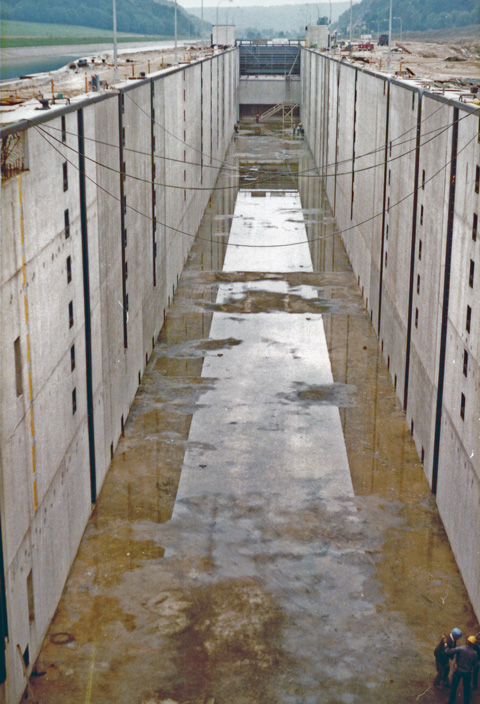

Blick von der Brücke in die Kammer.
(September 1980)

Schleuse Kelheim.
Blick auf den landseitiger Flügel des Untertores.
(September 1980)

	Schleuse Kelheim. Vorbereitungen zum Fluten der Schleue einschliesslich des Vorhafens im UW. Wasserhaltungsschächte werden verplompt. (September 1980)
Schleuse Kelheim. Ausbau der Pumpen. (September 1980)	Schleuse Kelheim. Flutung der Schleusenbaugrube durch Überpumpen von Altmühlwasser in die Baugrube. (September 1980)	Schleuse Kelheim. Verfüllen der Pumpensümpfe mit Wasserbausteinen und Beton. (September 1980)
Schleuse Kelheim. Flutung der Baugrube II. Stahlrohre 300 mm Ø zum Verschliessen der Pumpensümpfe nach dem Ausspiegeln dies Grundwassers. (September 1980)	Schleuse Kelheim. Verpressen der Pumpensümpfe mit Beton. (September 1980)	Schleuse Kelheim. Verpressen der Pumpensümpfe mit Beton. (September 1980)
	Schleuse Kelheim. Abpeilen der Pumpensümpfre um ebene Sohlenübergänge zu erhalten. (September 1980)
